线接触钢丝绳的构成及特点

线接触（平行捻）钢丝绳：

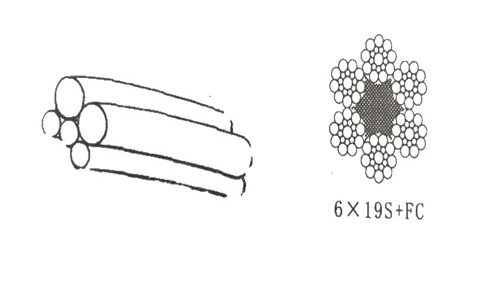

钢丝绳股中所有钢丝是一次捻制而成的。各层钢丝捻距相同（平行捻）以线状方式接触。如图：

线接触钢丝绳股的基本结构：

西鲁式（S）、瓦林吞式（W）、填充式（Fi）

西鲁式（S）：钢丝的排列中，内层和外层的钢丝数目相等。

瓦林吞式（W）：钢丝的排列中，外层数目是内层数目的两倍，外层钢丝一大一小交替排列。

填充式（Fi）：钢丝的排列中，在内层和外层钢丝之间填充了比较细的、根数与内层钢丝根数相同的钢丝。

以上这三种结构互相组合，可形成多种复合型线接触结构。

线接触钢丝绳的典型结构：

6×19S+FC（IWR）、6×19W+FC（IWR）、6×25Fi+FC（IWR）、6 ×29Fi+FC（IWR）、6×26WS+FC（IWR）

6×31WS+FC（IWR）、6×36WS+FC（IWR）、6×41WS+FC（IWR）、6×49SWS+FC（IWR）、6×55SWS+FC（IWR）等。

线接触钢丝绳的特点：

1、线接触钢丝绳中所有钢丝额螺旋线都相互平行不会交错，各层钢丝的捻距相等，钢丝的捻角不相等。

2、线接触钢丝绳相邻层钢丝互相嵌入槽沟内。

3、线接触钢丝绳各层钢丝的直径不相等，但存在着比例关系。

4、线接触钢丝绳承受载荷时，钢丝之间的接触应力相对于点接触钢丝绳要小。
